Antena wireless caseira

Esta entrada vai adicada a fabricación dunha antena wireless caseira con materiales que podemos conseguir fácilmente.
Esta antena é unha adaptación, modificación da Jolly Rogers orixinal, unha antena de tipo direccional que da resultados bastante aceptables.

Pero...¿Que queren decir con direccional?

Pois con este termo referimonos a que este tipo de antenas orientan a señal nunha dirección moi determinada con un haz estreito pero de largo alcance. Para entendelo pódese facer unha similitude con un foco de luz que emite un haz concentrado e estreito pero de forma intensa, este efecto proporcionanos máis alcance.

Espectro da antena:



No espectro podemos apreciar como varian os decibelios (dBs) coa distancia, tamen vemos que se produce unha pequena dispersión arredor da antena que non nos da moito alcance.
Donde realmente lle sacamos rendemento e en distancias relativamente “largas”.


O alcance duna antena direccional ven determinado por unha combinación dos dBi (decibelios) de ganancia da antena, a potencia de emisión do punto de acceso emisor e a sensibilidade de recepción do punto de acceso receptor. Con isto aclaro que as distancias entre os puntos de conexión varian bastante dependendo dos equipos empleados.

Debido a que o haz da antena direccional é estreito, non sempre é fácil alinear (encarar) dúas antenas direccionales nun enlace inalámbrico entre dous puntos. Para a alineación recomendase facer un uso de programas de auditoria wireless onde poidamos monitorear a sensibilidade coa que recibimos a señal a tempo real.

Bueno despois de estas explicacións técnicas vamos directamente ao importante do asunto.

Os materiais necesarios para a fabricación son os seguintes:

-Tubo de PVC Ø 75mm, largo 23cm
-2 Tapas tubo PVC Ø 75mm, no seu defecto tamen se poden facer con un empalme e tapas interiores.
-Cabilla roscada de 6mm en Inox.
-2 Tuercas cegas de 6mm Inox.
-11 tuercas normales de 6mm Inox.
-4 cm de cable rigido de cobre de 2,5 mm
-Conector N-hembra de base cuadrada.
-Cinta de aluminio para pegar (moi utilizada en instalacións térmicas para aillar tubos,etc..)
-4 remaches de un diametro inferior aos buratos do conector N.

Fabricación:

Nesta sección da antena podemos ver con claridade as medidas:


Elementos en PVC:

Primeiro comezamos cortando o tubo de PVC a medida de 23cm, normalmente adoitan vender o tubo por metro (se volo cortan onde o merquedes moito mellor, traballo que aforrades), para poder cortalo perfectamente vertical un truco moi sinxelo e cubrir o perimetro do tubo con cinta aislante asegurandonos que queda coa medida de 23cm, de forma que deixamos marcado por onde temos que cortar. Para cortalo empreguei unha serra de ferro convencional ,tamén se pode facer con calquer outra que teñades a man, serra de fio, circular, etc..

Unha vez que temos o tubo cortado limamos un pouco os bordes do corte para deixar un acabado uniforme.

Temos que facer un burato a 8 cm de un dos extremos do tubo. Para iso marcamos a distacia de 8 cm e medimos a base cadadra do conector N (aproximadamente 2,5cm), esta medida dividimola por 2 para a base quede ben centrada nos 8 cm. Polo tanto desde a marca que fixemos para señalar os 8 cm marcamos para cada lado 1,25 cm.
Facemos o burato aos 8 cm que xa marcamos con unha broca de diametro igual ao da base do conector.
Depois con unha lima facemos un rebaixe para poder remachar a base e que quede ben asentada, moito ollo non pasarse coa lima xD.

Ahora ven o máis complexo de todo o proceso, forrar por dentro o tubo de PVC coa cinta de aluminio, case non collen as mans polo tubo XD, hay que ter moita paciencia e non desesperarse.
Para este paso córtanse unhas tiras de cinta de aluminio e vámolas pegando ao longo do tubo “como poidamos”, procurando que quede o mais liso posible (sin arrugas nin bolsas de aire).
É aconsellable superpoñer unhos milímetros entre un cacho de cinta e outro, asi asegurarémonos de que queda toda a superficie perfectamente cuberta.


COLECTOR
No seguinte paso montaremos o colector da antena:

As arandelas do colector son de 3 cm de diámetro, normalmente as que podemos encontrar na ferreteria teñen bastante grosor case 2mm e un burato no centro bastante grande o que fai bastante complexa a regulación, eu non as aconsello. Canto mais finas sexan as arandelas mais precisa será a regulacion do colector, e darános mellores resultados.
Como non conseguia estas arandelas decicin facelas eu mesmo a partir de unha chapa dun sintonizador TDT que tiña tirado, de un grosor de medio milimetro aproximadamente.
Marquei os 3cm de diametro e o centro dun diametro de 7mm, despois cortase o perimetro con unhas tixeiras de cortar metal e o centro faise con unha broca, lixanse para quitarlles a pintura e que queden con un bo acabado.

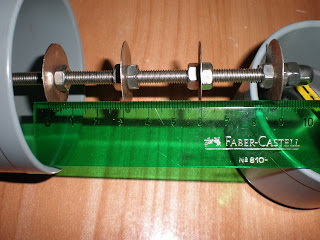

Asi que temos as 5 arandelas preparadas comezamos a montalas na cabilla roscada:
1º- Poñemos a tuerca cega diante da cabilla e unha arantela normal para facer contrarosca e que non se movan.


2º- Despois poñemos tuerca arandela e tuerca hasta completar as 5 arandelas e procedemos a regulalas como se ve na imaxe da sección, a primeira a 1,5 cm da cabeza cega e as outras a 3 cm entre si, quedando asi o colector.




3º-Rematamos este proceso fixando o colector a unha das tapas que debemos furar no medio para pasar a cabilla e suxetala polo outro extremo.


Cando teñamos todo montado completamente poñeremoslle a tuerca cega pero ata entonces deixamola sen poñer e cortamos mais cabilla da que pensamos que nos fai falta, para regular posteriormente os 6 mm de distancia entre o colector e o solenoide.

SOLENOIDE:

Para o conductor do solenoide utilizaremos un cacho de conductor de cobre de 2,5 mm que debemos soldar a base cuadrada e cortalo a unha distancia de 3,45 cm desde a base do conector N.
Remachamos o conector N ao tubo e quedanos asi:




Rematamos de montar a antena poñendolle a tapa co colector, regulamos que o extremo do colector estea a unha distancia de 6mm do solenoide e poñemos a outra tapa da antena, esta medida e moi importante que sexa precisa.

Unha vez que a probedes pódense sellar as tapas con silicona ou outro producto se decidides usala no exterior.

Por último quedaria facer un pigtail de conector N a rp-sma ou outro ao que queiramos conectar a antena, eu fixeno con 2 metros de cable HDF-400 de baixa perdida (0,2 dB por metro). Deixovos unha foto de como quedou todo ao final.



As medidas e recomendacións que aquí se citan estan calculadas a conciencia e é importante seguilas a pe da letra e non modificalas para obter resultados satisfactorios.






3 comentarios:

  1. Xenial, que cantidade de información :D, haberá que probalo.

    Por certo, teño unha duda, apuntando cunha antena direccional a outra que non o sexa aínda se consegue algún incremento de sinal, non? (supoño que non tanta coma se o foran as dúas, claro)

    ResponderEliminar
  2. Si claro, ainda que unha delas sexa omnidireccional coma na maioria de routers vas notar bastante diferencia con esta porque chega ao punto con maior potencia, ainda que tamen e certo que son moito mais inestables que as omnidireccionais en distancias largas. Estou pensando en facerlle un soporte motorizado, haber que resultados da :)

    ResponderEliminar
  3. Boas, meu!

    Comezaches forte, excelente publicación. Eu fixera no seu día unha cunha lata de pringles bastante máis rudimentaria, iso si. A ver se nas vacacións do entroido fago unha nova, entráronme ganas despois do artigo, compartillarei os resultados :P

    Saúde!

    ResponderEliminar
