Fabricación de unha placa PCB polo método da transferencia.


Nesta entrada vou explicar como fabricar unha placa de circuito impreso (PCB) con tres productos que podemos atopar en calquer supermercado:
-Auga oxigenada 10 vol.
-Auga forte (comunmente coñecida como salfumant); este producto non é mais que ácido clorhídrico diluido entorno a un 20%.
-Alcohol 96.

É sabido que existen productos especificos para a fabricación de placas impresas como o cloruro ferrico, etc.. pero son caros para a cantidade que traen e realizan a misma función que estes que é a de atacar o cobre que queda exposto ao líquido.

Este método consiste en transferir un circuito previamente impreso nun “papel” a unha placa de cobre que posteriormente atacaremos con unha disolución de auga oxigenada e auga forte.

Pois... mans a obra....

1. Empezamos por diseñar o circuito que precisemos para o noso “proxecto” con calquer programa de diseño de PCB como poden ser o Kicad, PCB 3.0 (en software libre) ou o Eagle (en soft privativo).
Nesta paxina podedes atopar un conxunto de programas de diseño de circuitos electrónicos http://opencircuitdesign.com/ , todos baixo a licencia GNU, GPL ou similar.


RECOMENDACION: para que se faga ben a transferencia as pistas deberan ter como mínimo 0.4 mm

Unha vez temos a placa diseñada dispoñemonos a imprimila nun papel, pero non vale un papel “normal” dos de toda a vida, nin a impresion pode ser con unha máquina de inyección porque deste xeito non se transfire o circuito a placa que é o obxetivo que queremos alcanzar.

Debemos imprimir o circuito en papel fotográfico (tamén chamado papel glossy) e con unha impresora láser, xa que estas usan toner que despois nos permitira transferilo a placa aplicandolle calor.
  1. Preparación da placa antes da transferencia:
Coas medidas tomadas do circuito impreso marcamos na placa sobre 5mm mais por cada lado e cortamola con unha serra.


Asi que temos a placa cortada toca limpar a superficie de cobre e repasar os bordes con unha lixa.
Hay que limpar a placa ata que esta quede con un efecto de espello, primeiro comezo limpando con unhas nanas (das de fregar as potas xD) debaixo do grifo da auga, neste proceso queda a superficie bastante raiada ainda sin o efecto espello.


Despois secamos ben a placa e limpamola con un limpametales ou polish para coches hasta que quede con acabado brillante.


Como ultimo paso no proceso de limpeza damoslle a toda a superficie con alcohol e unha servilleta procurando non tocar cos dedos na superfice da placa.

É muy importante que non queden huellas de dedos nin resto algun.

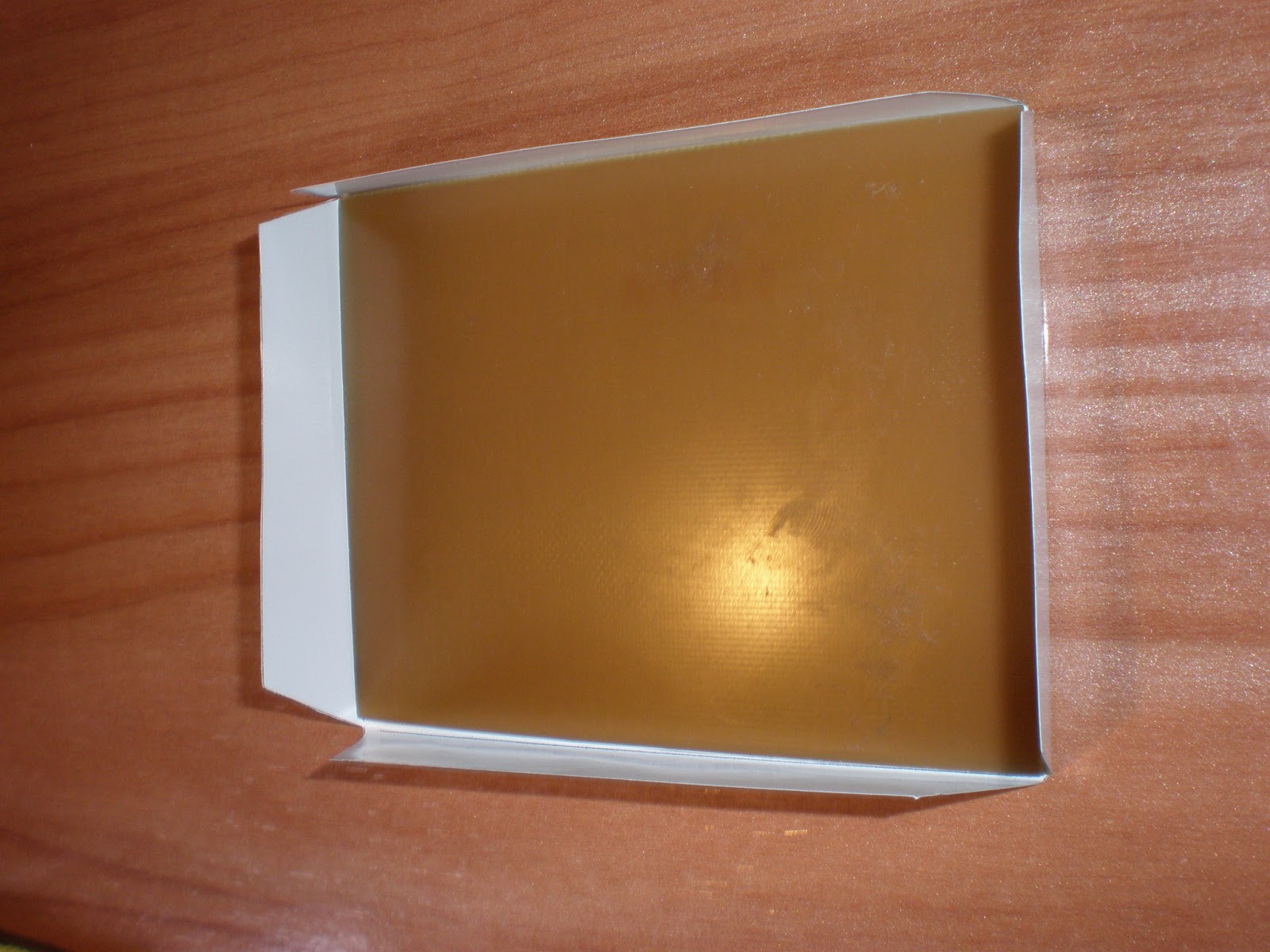

Ahora centramos a placa encima do circuito e marcamos arredor dela o perimetro para facer catro pestanas e doblalas para suxeitar o papel encima da placa como se aprecia nas imaxes seguintes.






  1. Planchado:
Para transferir o circuito desde o papel á placa facemolo con unha plancha da roupa.
Despois de moitos intentos fallidos de planchado atopei unha forma que me deu bastante bon resultado, é a seguinte:
  • Asegurarnos de que a plancha esta sin auga, xa que non pode salir vapor durante todo o proceso.
  • Collemos un trapo que non vaiamos a usar como por exemplo unha camiseta vella, metemos a placa entre ela e comezamos a planchar. A camiseta fai que o calor se distribua de forma uniforme por toda a superficie.



  • Asi que levamos unhos 6 minutos planchando quitamos a camiseta e planchamos directamente sobre o papel repasando ben toda a superficie. Cando o papel se empeze a poñer un pouco tostado é o momento de parar.

  1. Inmediatamente despois do planchado sumerximos a placa nun cacharro con auga e esperamos a que se empape ben o papel. Aqui o importante e non ter presa e non poñernos impacientes por tirar do papel xa que tarda algo en absorver a auga, PACIENCIA. Nas seguintes imaxes apreciase como pouco a pouco vai absorvendo a auga e cambiando o tono do papel.




    Asi que esta o papel completamente mollado procedemos a sacar o papel cuidadosamente sin dar tiróns que poidan levantar as pistas.



    Repasamos con un rotulador as pistas rotas da placa xa que algunhas adoitan levantarse ou lles rompe algun chacho. Tamen é importante retirar todo o papel entre as pistas, podemos facelo con algo puntiagudo, por exemplo un desatornillador plano fino.


  2. Preparación da disolución:
Nun cacharro espacioso mesturamos cantidades iguales de auga osixenada e auga forte (“salfumant”).
A cantidade depende do tamaño da placa, pero debemos botarlle o necesario para facer olas e que a placa se manteña sumerxida.





Vemos como o líquido se vai volvendo de cor verde, iso indica que o cobre se esta disolvendo, como evidentemente podemos apreciar nas imaxes.
Seguimos movendo o liquido ata que non quede ningun cobre á vista:


Ahora que xa non temos restos de cobre á vista retiramos a placa do liquido, lavámola con auga abundante e secámola.
Por último só nos queda limpar a placa con alcohol para deixar as pistas á vista, facer os taladros e soldar os compoñentes.
